Тъй като глобалните доставки на сгъваеми смартфони продължават да нарастват,Сгъваема серия LCD екранисе превърнаха в един от най-взискателните в техническо отношение сегменти на пазара на потребителска електроника. За разлика от стандартизираните процеси за традиционните дисплеи с плосък панел, гъвкавите екрани представляват уникални предизвикателства по отношение на физическата структура, електрическите характеристики и режимите на повреда, изискващи специализирани способности при тестване, класифициране и обновяване.
Според данни на IDC глобалните доставки на сгъваеми смартфони надхвърлиха 22 милиона единици през 2025 г., като общата инсталирана база надхвърли 50 милиона единици. Samsung държи приблизително 65% от този пазар, което прави серията Fold най-големият източник на търсене на следпродажбен ремонт за LCD екрани Fold Series. Проучванията в индустрията показват 7-9% процент на повреди, свързани с екрана, в рамките на 12 месеца употреба на сгъваеми устройства, значително по-висок от процента от 3-5% за традиционните флагмански телефони от тип лента. Счупванията на гъвкавия кабел в областта на шарнира, разслояването на гъвкавия субстрат и повредата на сензора за докосване се нареждат като първите три вида на повреда. Официалните разходи за подмяна на нови сгъваеми екрани обикновено варират от 200 до 400, с време на изчакване от 5-10 работни дни. Тази реалност ускори съзряването на каналите за професионално възстановяване и обновяване на LCD екрани от серията Fold.

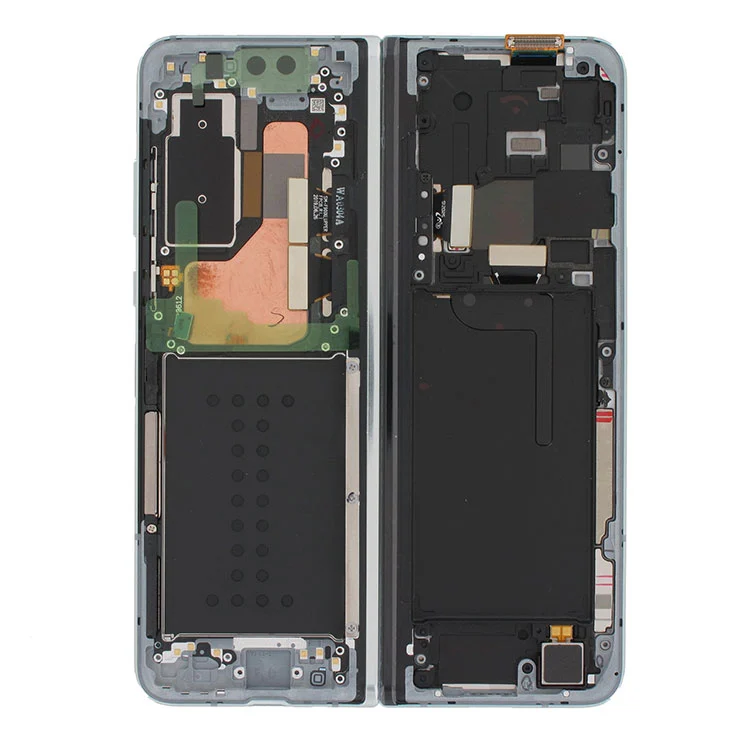

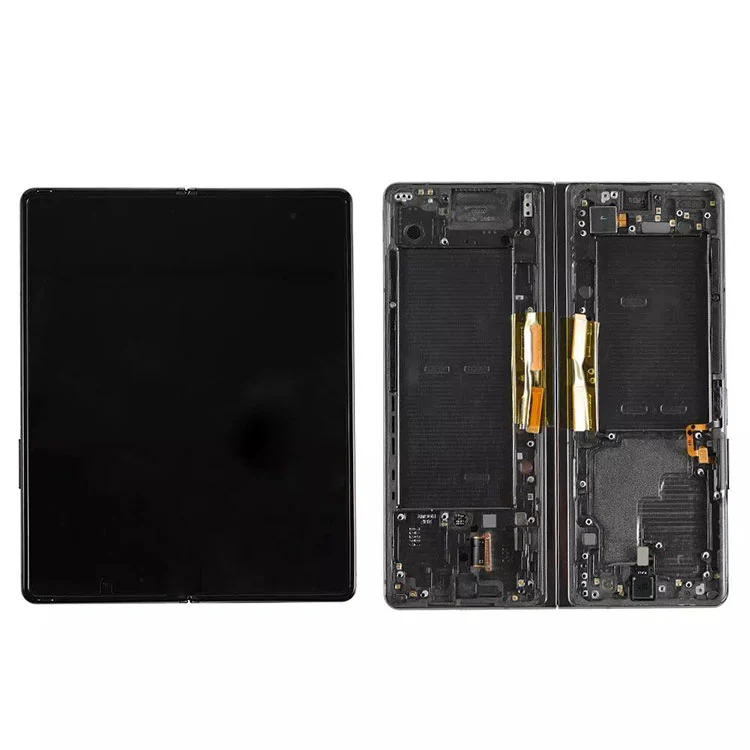

Следващата таблица представя идентификаторите на модела и ключовите технически спецификации за LCD екрани от серията Fold, налични в момента на пазара за резервни части:
| Модел на продукта | Съвместимо устройство | Тип панел | Основен размер на дисплея | Резолюция | Честота на опресняване | Драйвер IC |
|---|---|---|---|---|---|---|
| Сгънете 6 LCD | Galaxy Z Fold6 | Динамичен AMOLED 2X | 7,6" | 2160×1856 | 120Hz | S6SY761X |
| Сгънете 5 LCD | Galaxy Z Fold5 | Динамичен AMOLED 2X | 7,6" | 2176×1812 | 120Hz | S6SY761 |
| Сгънете 4 LCD | Galaxy Z Fold4 | Динамичен AMOLED 2X | 7,6" | 2176×1812 | 120Hz | S6SY760 |
| Сгънете 3 LCD | Galaxy Z Fold3 | Динамичен AMOLED | 7,6" | 2208×1768 | 120Hz | S6SY759 |
| Сгънете 2 LCD | Galaxy Z Fold2 | Динамичен AMOLED | 7,4" | 2213×1689 | 120Hz | S6SY758 |
| Сгънете LCD | Galaxy Fold (1-во поколение) | Динамичен AMOLED | 7,3" | 2152×1536 | 60Hz | S6SY757 |
Бележка за съвместимост:Изводите на конекторите и назначенията на гъвкавите кабели се различават в различните поколения. Не се поддържа замяна между поколение.
От инженерна гледна точка грешките вСгъваема серия LCD екраниследват разпознаваеми физически модели, а не произволно разпределение.
Уморна фрактура на метална следа в областта на шарнира
Многослойни метални следи (линии за данни, линии за сканиране, захранващи линии) под гъвкавия OLED панел изпитват циклично напрежение при огъване по време на многократно сгъване. Лабораторните данни показват, че докато Samsung оценява тези дисплеи за 200 000 гънки, употребата в реалния свят с толеранси на пантите и проникване на прах води до микропукнатини в някои проби след 80 000-100 000 цикъла. Електрическото изпитване разкрива една или повече вертикални линии (ярки или тъмни), показващи прекъсване или късо съединение. Този тип повреда може да бъде адресиран чрез оборудване за прецизно свързване, локализиране на точки на счупване под 100x увеличение и повторно установяване на електрически връзки с помощта на анизотропен проводящ филм (ACF) с термокомпресионно свързване.
Разслояване на гъвкав субстрат, водещо до загуба на допир
Слоят на сензора за докосване на сгъваемите дисплеи обикновено използва сребърна наножица или метални мрежести материали, покрити върху гъвкав полиимиден субстрат. Продължителното сгъване може да причини локализирано разделяне между субстрата и оптично залепващия слой на покривното стъкло, което води до прекъсване на сигнала за докосване. Типичният симптом е 2-3 см широка лента в средата на дисплея без реакция на докосване. Това изисква почистване на чиста среда и повторно ламиниране с помощта на оптично лепило с висока пропускливост с оборудване за вакуумно свързване. По-малко от 12-15% от ремонтните съоръжения могат последователно да се справят с този проблем.
Пълна повреда на IC драйвер или гъвкав кабел
Някои LCD екрани от серията Fold изглеждат физически неповредени, но не показват изход. Тестването за изолиране на повреда обикновено идентифицира или повреден IC на драйвер, или счупен дълъг гъвкав кабел, минаващ през зоната на пантата, което представлява механичната слаба точка в пътя на сигнала. След локализиране на дефектния сегмент с помощта на диагностични платки, гъвкавият кабел може да бъде сменен или IC на драйвера да бъде повторно направен. Този тип ремонт има най-ниската цена сред трите основни категории неизправности, като успеваемостта надхвърля 85%.
Петстепенен стандарт за оценяване
Професионалните операции по възстановяване са създали усъвършенствана система за класифициране за обработка на LCD екрани от серията Fold:
| Степен | Определение | Стандарт за електрически тестове | Разпределителен път |
|---|---|---|---|
| A | Пълнофункционална добра единица | Отклонение при докосване <1,5 мм в цялата площ, равномерност на яркостта >85%, без дефекти на дисплея | Директна рециркулация |
| B | Малък козметичен дефект | Пълна функционалност, допускат се леки драскотини от поляризатор или износване на рамката | Почистен, намален тираж |
| C | Поправим функционален отказ | Флекс счупване, повреда на IC или аномалия на платката на драйвера, но панелът и сензорният слой са непокътнати | Влезте в процеса на свързване/реламиниране |
| D | Функционална повреда, която не подлежи на ремонт | Изтичане на течност от панела, изгаряне на OLED или физическо счупване на субстрата | Разглобете за части на ниво компонент |
| E | Завършете报废 | Повреда през структурата на множество слоеве | Материално възстановяване |
Индустриалните данни от действителни опити за възстановяване показват, че сред събраните сгъваеми серии LCD екрани класове A и B заедно представляват 18-22%, клас C представлява 35-40%, а класове D и E съставляват остатъка. Повече от половината повредени екрани имат стойност за повторно използване или възстановяване на компоненти, значително по-висока от приблизително 30% честота на повторно използване за традиционните плоски LCD дисплеи.
Точното класифициране на LCD екраните от серията Fold изисква специална матрица за тестово оборудване:
| Тестова категория | Оборудване | Основни спецификации | Тестови елементи |
|---|---|---|---|
| Електрически | Тестер на дисплея | Поддръжка на MIPI протокол, 3.3V-5.5V регулируем | Скала на сивото, плътен цвят, градиентни шарки |
| Електрически | Докоснете тестова дъска | 126-точково матрично сканиране, ±0,5 mm точност | Откриване на мъртва зона, измерване на дрейфа |
| Електрически | Стелаж за стареене | 72 часа, цикъл 25°C-45°C | Скрининг на латентен неуспех |
| Оптичен | Таблица за предаване на светлина | 5000-8000 Lux регулируеми | Изтичане на течност, повреда от смачкване, поляризаторни мехурчета |
| Оптичен | Дълбокомер на гънките | Лазерен сензор за изместване, ±0,01 mm точност | Физическо измерване на дълбочината на гънките |
| Визуално | Микроскоп | 100-200x увеличение | Окисление на златен пръст, микропукнатини |
| Надеждност | Камера за температура/влажност | 60°C / 90% относителна влажност | Валидиране на стабилност след ремонт |
| Надеждност | Тестер за сгъване | 15-20 цикъла/минута, програмируем ъгъл | Вземане на проби за живот на огъване |
Анализът на възстановени екрани от серията Samsung Fold разкрива различни разпределения на режимите на повреда между поколенията:
| Модел на екрана | Flex Fracture | Докоснете Разслояване | IC/гъвкав кабел | други | Обща степен на ремонтопригодност |
|---|---|---|---|---|---|
| Сгънете 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Сгънете 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Сгънете 4 LCD | 46% | 15% | 21% | 18% | 68% |
| Сгънете 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Сгънете 2 LCD | 48% | 14% | 20% | 18% | 69% |
| Сгънете LCD | 38% | 10% | 35% | 17% | 72% |
По-новите поколения Fold 6 и Fold 5 показват леко подобрен дизайн на гъвкав кабел с по-ниски проценти на счупвания в сравнение с Fold 3. Дисплеите Fold от първо поколение имат по-високи нива на повреда на драйвера IC, но като цяло са по-лесни за ремонт, което води до най-висока цялостна възможност за ремонт сред всички поколения.
По-долу са референтни ценови диапазони за LCD екрани от серията Fold по клас при B2B дистрибуция (USD за единица, пазарни данни за Q1 2026):
| Модел на екрана | Степен А | Степен Б | Клас C (ремонтиран) | Клас D (части) |
|---|---|---|---|---|
| Сгънете 6 LCD | $165-190 | 140-160 долара | $85-105 | $35-45 |
| Сгънете 5 LCD | 110-130 долара | $90-110 | $55-70 | $25-35 |
| Сгънете 4 LCD | $80-95 | $65-80 | $40-50 | $18-25 |
| Сгънете 3 LCD | $55-65 | $45-55 | $30-38 | $12-18 |
| Сгънете 2 LCD | $35-45 | $28-35 | $18-25 | $8-12 |
| Сгънете LCD | $25-32 | $18-25 | $12-18 | $5-8 |
Бележки за цените:Уредите от клас А отговарят на канали за ремонт, изискващи първокласно качество. Ремонтирани модули от клас C (след свързване или замяна на поляризатор) предлагат пълна функционалност за чувствителни към цената купувачи. Частите от клас D осигуряват гъвкави кабели, интегрални схеми на драйвери и поляризатори за ремонт на ниво компонент.
За всичките шестСгъваема серия LCD екрани(Сгъване 6 / Сгъване 5 / Сгъване 4 / Сгъване 3 / Сгъване 2 / Сгъване LCD), налично е пълноценно стабилно захранване, включително:
Всички пратки се подлагат на тестване на дисплея, сканиране с докосване на цялата площ и визуално класифициране с предоставени протоколи от тестове.
